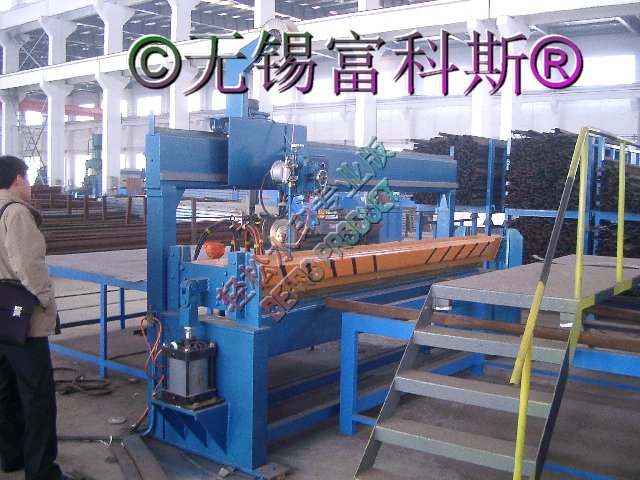

一）门式钢板对接、端部切割机
1、 概述
主要设备：MP-2500型埋弧焊单面焊双面成型钢板拼接机(FCB 拼板焊接机，)、横向切割坡口三割炬及导轨、承载输送辊道、侧定位轮机构
2、 性能特点
本工位主机采用了门式结构，门架上设有一个焊机头行走导轨及拖板，可进行钢板的加长拼接，通过变频控制来实现焊接速度的无级调速，满足了不同焊接工艺的要求；门架后部 (其他描述请点击Http://www.wxfocus.com/soft/FCB.DOC;)本机的双丝焊接设备采用比较经济的美国林肯DC-1500+AC1200焊接电源，机头及控制箱采用NA-3S＋NA-4S，具有可靠性高，焊接稳定等特性。 设备主机前后各设有托料输送辊道，为了保证拼接的板料为直线，在托料输送辊道上设有导向侧定位轮机构及液压推料机构。
3、 技术参数
适用钢板宽度：≤2500mm
适用钢板厚度：8－26mm
焊接速度：150～2400mm/min（变频调节）
横向切割速度：100～1000mm/min（变频调节）
埋弧焊机型号：林肯DC-1500＋AC-1200（双丝双弧）
钢板定位方式：电磁吸盘加反变形
电磁吸盘吸力：0.8T×8个
4、 供货范围
a、主机上机架 含：门架及行走横梁、滑板装置、机头调节机构、横向切割机导轨及直线三割炬等；
b、主机下机架 含：气囊式槽铜衬垫焊剂托盘、定位电磁铁及托轮、焊剂液压升降机构，焊剂铺设机构等；
c、电气控制系统及液压系统；
d、焊接系统 含：WST20接触式光电自动焊缝跟踪器及电动拖板1套、美国林肯AC1200／DC1500焊接电源、NA-3S／4S控制箱、NA-3S送丝机头2个、焊枪、焊机斗及焊丝盘、焊接电缆、控制电缆等；
e、输送辊道：含输入输出共25米承载输送辊道，传动减速电机、链轮链条、8套侧挡轮推料机构等。
f、备品备件；
|
型号 |
MP1500-26 |
MP1500-40 |
MP2500-26 |
MP2500-40 |
MP4000-26 |
MP4000-40 |
|
适应板宽 |
1500 |
1500 |
2500 |
2500 |
4000 |
4000 |
|
适应板厚. |
8-26 |
8 -40 |
8 -26 |
8 -40 |
8 -26 |
8 -40 |
|
适应工件长度 |
2000 - 12000 |
2000 - 12000 |
2000 - 12000 |
2000 - 12000 |
2000 - 12000 |
2000 - 12000 |
|
焊接速度 |
150 - 2400 |
150 - 2400 |
150 - 2400 |
150 - 2400 |
150 - 2400 |
150 - 2400 |
|
焊机型号 |
Lincoln Electric DC-1500 + AC-1200, NA-3S + NA-4S |
|
切割速度 |
100 -1000 （建议配备铣边打破口） |
|
固定方式 |
电磁铁（可以选择液压式压紧） |
|
